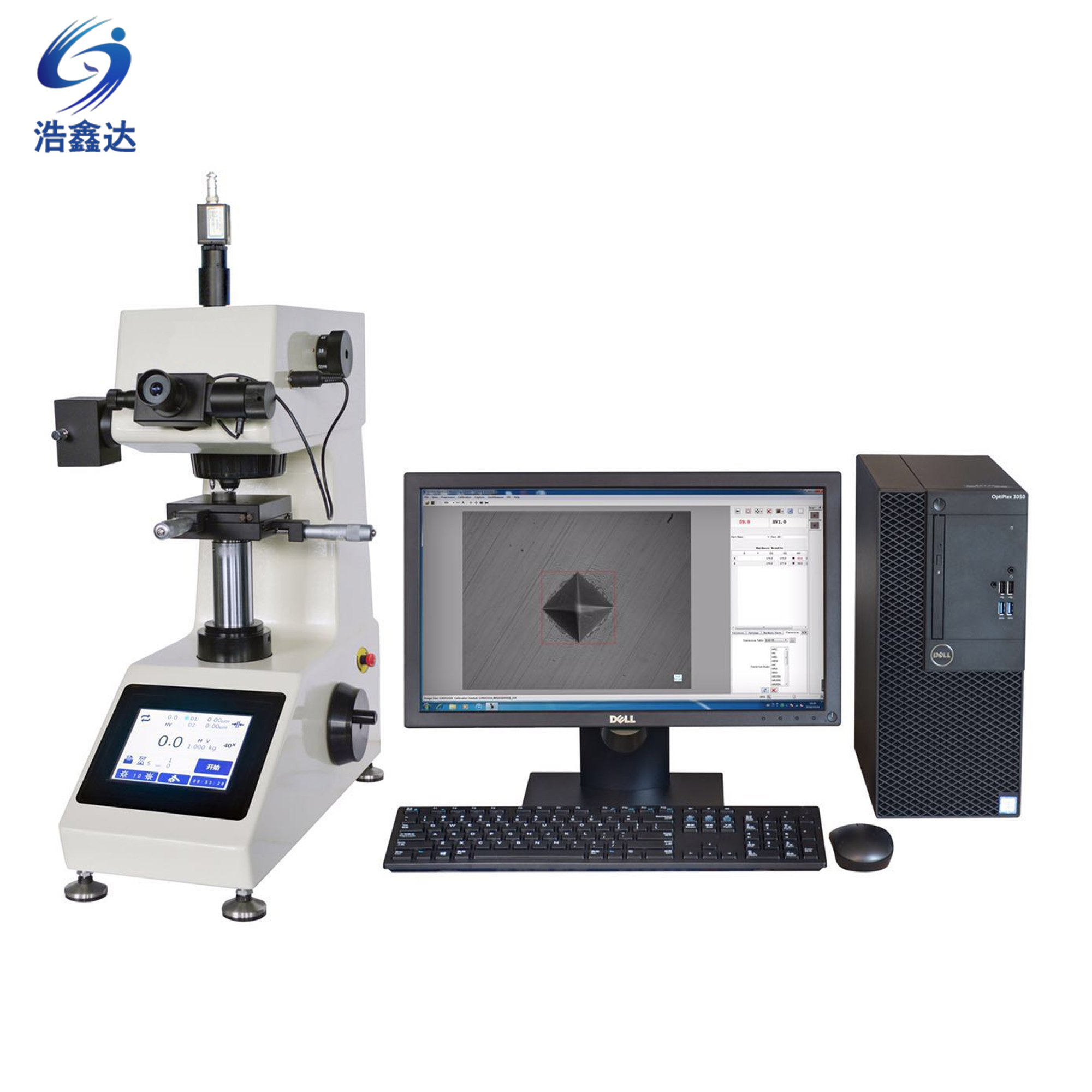

自動顯微維氏硬度計MHV-1000Z/V2.0
1.主機與電腦相結合，自動控制、自動讀數
2.高精度自動XY平臺，可設置各種打點路徑
3.硬度自動測量，可自動計算滲碳層深度等
4.自動生成WORD報表，滿足各類試驗人員需求
應用范圍：
黑色金屬、有色金屬、IC薄片、表面涂層、層壓金屬；玻璃、陶瓷、瑪瑙、寶石、薄塑
料等；碳化層和淬火硬化層的深度及梯度的硬度測試。
功能特點：
MHV-1000Z/V2.0自動顯微維氏硬度計，集成了光學成像、機械位移、電子控制、數字成像、圖像分析、計算機處理等多種專業新技術，通過計算機主機實現對維氏硬度計和自動載物臺的控制，并將硬度壓痕數字化成像在計算機屏幕上，再通過自動讀數、手動讀數等手段，準確測量金屬及部分非金屬材料及各種膜層、鍍層的顯微硬度、硬化層深度、膜層厚度、兩點間距等。還可拍攝金屬表面形貌并進行固定倍率打印等。這一系統，突破了傳統硬度的測試方式，實現了半自動、高精度、高重復性的硬度測試，是材料分析的重要設備。
主要參數：
| 型號 |
MHV-1000Z/V2.0 |
|
|
試驗力 |
gf |
10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf |
|
N |
0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N |
|
|
硬度測試范圍 |
1HV~2967HV |
|
|
測試模式 |
HV/HK |
|
|
試驗力施加方法 |
自動（加載/保荷/卸載） |
|
|
物鏡和壓頭切換 |
自動切換 |
|
|
轉換標尺 |
HK, HRA, HRBW, HRC, HRD, HREW, HRFW, HRGW, HRKW, HR15N, HR30N, HR45N, HR15TW, HR30TW, HR45TW, HS, HB |
|
|
數據輸出 |
內置打印機 |
|
|
硬度讀取 |
電腦顯示壓痕圖像并自動測量 |
|
|
物鏡 |
10× (觀察用)，40×(測量用) |
|
|
目鏡 |
10× 數顯測微目鏡 |
|
|
總放大倍數 |
100×，400× |
|
|
目鏡分辨率 |
0.06μm |
|
|
保荷時間 |
0~60s |
|
|
光源 |
鹵素?zé)艄庠?/p> |
|
|
X-Y自動試臺 |
尺寸: 110×110mm; 行程: 50×50mm; 分辨率: 0.002mm |
|
|
試樣最大高度 |
90mm |
|
|
壓頭中心至機壁距離 |
100mm |
|
|
電源 |
AC220V，50Hz |
|
|
執行標準 |
ISO 6507，ASTM E384，JIS Z2244，GB/T 4340.2 |
|
|
外形尺寸 |
480×325×545mm，外箱尺寸600×360×800mm |
|
|
機器重量 |
凈重31kg，毛重44kg |
|
主要附件：
| 名稱 |
數量 |
名稱 |
數量 |
|
儀器主機 |
1臺 |
10×數顯測微目鏡 |
1只 |
|
金剛石顯微維氏壓頭 |
1只 |
10×，40×物鏡 |
各1只 |
|
砝碼 |
6個 |
砝碼軸 |
1個 |
|
電動十字試臺 |
1個 |
薄片夾持臺 |
1個 |
|
平口夾持臺 |
1個 |
細絲夾持臺 |
1個 |
|
水平調節螺釘 |
4只 |
水平儀 |
1個 |
|
保險絲1A |
2個 |
鹵素?zé)?2V、15~20W |
1個 |
|
電源線 |
1根 |
螺絲刀 |
2把 |
|
標準硬度塊400~500 HV0.2 |
1塊 |
標準硬度塊 700~800 HV1 |
1塊 |
|
防塵罩 |
1只 |
產品合格證 |
1份 |
|
產品說明書 |
1份 |
打印機說明書 |
1份 |
|
臺式電腦 |
1臺 |
噴墨打印機 |
1臺 |
|
CCD攝像頭 |
1套 |
適配接管 |
1根 |
|
USB加密狗 |
1只 |
控制專用連接線 |
1根 |
|
RS232數據連接線 |
1根 |
電動平臺控制箱 |
1只 |
|
測量軟件 |
1套 |
搖桿 |
1只 |
軟件功能：
系統聯動：通過硬度計串口通訊，實現系統與硬度計聯動。
壓力聯動：硬度計試驗力轉換時，系統感知試驗力變化并實時顯示在系統中。
轉塔聯動：軟件控制硬度計進行物鏡—壓頭之間相互切換，無需人工控制硬度計。
加載聯動：軟件控制硬度計進行加載，無需人工控制硬度計。
測量聯動：軟件控制硬度計轉塔、加載并直接讀取維氏硬度值。
光學聯動：手動聚焦。
圖像采集：實時顯示硬度圖像，可存儲、打印圖像。
自動測量：自動找出壓痕的四個頂點，速度快，數據準，有多種專業算法以適用不同壓痕。連打連測、即打即測、指定坐標打壓。
自動尋點：在壓痕的四個頂點附近點取，系統自動尋找最佳頂點，大大降低人為誤差。
對角測量：點取壓痕的左上及右下角，即可讀出硬度值。
四點測量：點取壓痕的四個頂點，讀出硬度值。
硬度換算：依據國家標準，自動進行布氏—洛氏—維氏—努氏等多種硬度數值轉換，實時顯示。
圖文報告：自動記錄測量數據，自動生成硬度—深度曲線，保存或打印硬度—深度曲線及所有壓痕測量值。保存或打印壓痕圖像及當前壓痕硬度值。所有報告按WORD 文檔保存。
結果統計：將多個壓痕的測量結果以EXCEL 數據格式導出，并自動統計測量次數、硬度最大值、最小值、平均值、方差等。
聯動控制：系統通過串口通訊，感知試驗力變化、控制硬度計轉塔、加載并直接讀數。
自動位移：配置高精度 X-Y 自動平臺。
自動識別：先進的壓痕自動識別技術，在 0.3 秒內讀出 D1/D2 和HV 值。
性能穩定：對非鏡面拋光、光線不勻，不在中心的壓痕均可自動讀取。
功能強大：手動讀數、自動讀數、硬度換算、深度硬度曲線、壓痕圖像、圖文報告功能。
使用方便：通過硬度塊進行定標，符合用戶日常習慣。半天培訓，即可正常使用。
自動讀數：創新自動讀數算法，對多種壓痕進行自動讀數，速度快、準確性高。
重復性好：自動讀數重復性高，滿足用戶專業要求。
自動掃描：能夠自動掃描出試樣邊緣及輪廓。
軟件參數：
1、計算機主機：I5處理器，內存4G，硬盤500G，19寸液晶屏
2、噴墨打印機
3、適用操作系統：WIN XP、WIN7
4、數字成像系統
高分辨率：130萬像素（1280×1024）
高速采集：1280×1024 分辨率：25 幀/秒；
高清晰度：黑白圖像，清晰度更好；
靶面尺寸：1/2 英寸
5、X-Y 自動載物臺
臺面尺寸：110×110×41毫米
最大行程：50×50 毫米
最小步距：小于 2 微米
移動速度：可調；
控制方式：手動控制、電動控制、計算機控制；
6、X-Y 物臺計算機控制模式
定位移動：物臺直接移動到軟件設定位置；
定點移動：選擇試樣上任一點，移動到壓頭下方；
定向移動：鼠標點擊控制載物臺進行八個方向任意移動，移動步距可設置；
任意移動：鼠標拖拽載物臺向任意方向移動，便于用戶瀏覽試樣表面情況；
變速移動：平臺移動時，共有二檔（快速和慢速），速度可選、可調；
其他功能：原點位置任意設置、自動復位、機械限位等多種專業功能，滿足各種需求；
7、測量方式
自動模式——自動載物臺移動（X、Y方向）+自動讀數
手動模式 1——自動加載+手動目鏡刻線測量
手動模式 2——手動移動載物臺+手動調焦+自動/手動測量
8、自動讀數/手動讀數
自動讀數時間：單個壓痕讀數時間約 300 毫秒；
自動測量精度：0.1 微米；
自動測量重復性：±0.8%
手動讀數：手動點取，自動尋點、4 點測量、2 對角線測量；
9、結果保存/輸出
存儲/輸出測量數據及實驗參數，包括 D1，D2，HV，X，Y 等；
存儲/輸出有效硬化層深度曲線報告；
存儲/輸出圖像；
